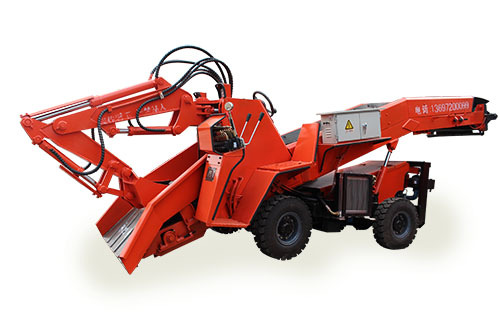

ZWY-60型后擺尾扒渣機
產品介紹
一、產品型號說明
ZWY1.3-60T-4B-DQH
Z：裝載方式 W：挖掘裝載方式 Y：液壓行走方式 1.3：鏟口寬度 60T：裝載能力、m3/h 4B：四輪驅動 D：電機啟動 Q：加強機型 H：后轉向
二、產品特色
1、可連續進行挖掘、扒取巖渣、運輸到梭式礦車和其它轉載設備。
2、使用本產品能極大提高工作效率，降低采掘成本，提高經濟效益。單臺設備每小時可出料50－60立方米，代替30多名人工作業，減少了作業人員、同時減少了安全隱患。
3、適用于斷面為2.2×2.2米以上的巷道。
三、適用范圍
永力通系列輪胎挖掘式裝載機（扒渣機）是一種連續裝載作業的高效率出礦設備，適用于作業斷面為2.2×2.2米以上的中小型巷道。主要用于空間狹窄的洞采作業的煤礦、磷礦、鐵礦、銅礦、金礦、銀礦、鉛鋅礦等各種礦山及鐵路、公路、水利、 國防等隧道工程中碎石料采集裝車、平巷掘進、裝載作業，以及露天散碎物料裝車作業。它是由機械手與輸送機相結合，扒渣和輸送裝車功能合二為一，采用電動全液壓控制系統的生產裝置，具有安全環保、能耗小、效率高的特點。是礦山企業必不可少的先進采礦設備替代人工作業，將爆破后的各種礦渣石料扒裝到運輸車輛上，是人工和其它機械的替代產品，填補了在狹小空間內無機械作業的空白。
技術參數
| ZWY-60型折疊扒渣機技術參數 | ||
| 項目 | 參數 | |
| 型號 | ZWY1.3-60T-4B-CDH | |
| 裝載能力（m3/h） | ≤60 | |
| 整機質量 | 3100 | |
| 軸距（A）（mm） | 1480 | |
| 輪距（前/后） （mm） | 1180/1130 | |
| 最小轉彎半徑 | ≤5 | |
| 挖掘寬度（B）（mm） | 3000 | |
| 挖取距離（C）（mm） | ≥1400 | |
| 挖掘深度（Z）（mm） | ≤500 | |
| 挖掘高度（H）（mm） | 2150 | |
| 卸載最高處高度（H）（mm） | 1300（可加高） | |
| 裝車長度（D）（mm） | 1500（可加長） | |
| 爬坡能力（°） | ≤5 | |
| 物料最大通過能力 | ≤600×450 | |
| 輸送帶速度（m/s） | 0.8±5% | |
| 輸送能力（m3/h） | ≥60 | |
| 主電機功率（Kw） | 11 | |
| 行走速度（Km/h） | 1.45 | |
| 額定工作壓力（Mpa） | 12 | |
| 安全閥開啟壓力（Mpa） | 12.5 | |
| 電器絕緣強度（MΩ） | 三相 | ≥1.5 |
| 相間 | ≥1.5 | |
| 運輸狀態最大外形尺寸 | 長 | 5500 |
| 寬 | 1550 | |
| 高 | 1650 | |
| 適用最小斷面（㎡） | 2.2×2.2 | |
